シャット・オフ バルブ (Shut-off Valves)
(2009年3月25日更新済み)
【特徴】
・球状ポペット採用により,抜群の閉止性能を実現.
・流体方向の制限なし.
・超高圧対応.最高70MPa(約700kgf/cm2)(HLS-シリーズ)
・バルブの応答速度が高速である(型番例:LVSH-20**-A*-TB)
シリンダの位置決め・位置保持,非常停止(緊急遮断),圧抜きなどにも最適.
・即納. 日本製.全数検査(内部リーク,外部リーク,作動など,綿密に検査しております)
駆動方式 | 圧力:14 MPa | 35 MPa | 70 MPa | 備考 |
電磁ソレノイド式 | LVSO-202*- | LVSH-20**- | HLS-20**- | |
手動レバー式 | LVMH-20** | HLM-20** | ||
油空圧パイロット式 | LVPH-203*, -204* | |||
デテント型シャットオフバルブ (ダブルソレノイド) | LVSW-20*G- | HLSW-20*G- | (新製品) |
(“LVSH-204G-A*-TB” 外観) (“LVMH-2*”外観) (“LVPH-2*”外観)
【概 要】
本バルブは,電気・手動レバー・油空圧操作で開閉を行うノーリークのシャット・オフ弁で,回路中の圧油の流れを完全に遮断することが出来ます.従って,シリンダの完全停止・圧力保持等,高精度の制御を要する各種油圧装置に最も適したバルブです.流体方向の制限は,ありません.
(構造模式図)
【作動原理】
本バルブは,流体方向が“A→B”,“B→A”いずれの方向にも作動します.特に本バルブは,圧力平衡型球状スプールであるため,圧力及び流量に関係なく軸方向に力が発生せず,シート部についても球状スプールのため,着座性が非常に良くかつ耐久性は抜群に良好です.これは,シート方法がスプリングの力のみでシートしているためです.ノーマルクローズ型は,常にスプリング力によりスプールが押され流路が閉止されており,ソレノイド励磁によってスプールを押し動かし流路が開かれます.
【使用例】
型番表(電磁操作式)
型番 |
呼び径 | 最高使用圧力 | 最大流量 |
LVSO-202T-* LVSO-202G-* |
02 (1/4 inch) | 14 MPa (約140kgf/cm2) | 15 L/分 |
LVSH-202T-W* LVSH-202G-W* LVSH-202T-* LVSH-202G-* |
02 (1/4) | 35 MPa (約350kgf/cm2) | 20 |
LVSH-203T-* LVSH-203G-* |
03 (3/8) | 35 MPa | 50 |
LVSH-204T-* LVSH-204G-* |
04 (1/2) | 35 MPa | 70 |
LVSH-206G- | 06 (3/4) | 35 MPa | 110 (オプションで180L/min) |
HLS-202T-* HLS-202G-* |
02 (1/4) | 70 MPa | 15 |
HLS-203T-* HLS-203G-* |
03 (3/8) | 70 MPa | 30 |
HLS-204T-* HLS-204G-* |
04 (1/2) | 70 MPa | 50 |
“LVSH-202*, -203*, -204*”は,ACの場合,ソレノイドがウェットとドライの2種類ございます.詳細を別ページで解説しております.
「H5S-シリーズ」,「 H7S-シリーズ」を,HLSシリーズに統合. スレッドタイプ廃止の件(PDF)
接続方式:
接続方式は,“スレッドタイプ(T)”(バルブ本体に配管材をねじ込むタイプ), ガスケット型(G)のどちらかを,ご指定ください。
通電時“開” / 通電時“閉”:
「ノーマルクローズ」(無記号)(通電時開)か,
「ノーマルオープン」(−NO)(通電時閉)をご指定ください。
(但し,LVSO-202*シリーズ(14MPa)は,ノーマルクローズのみ製作しております)
電圧記号:
電圧記号 | 電圧等 | 備 考 |
-A1 | AC100V | |
-A2 | AC200V | |
−(W)A*D | 牽引力強化型ソレノイド | 整流器内蔵の「直流ソレノイド」。「ノーマルオープン型のAC100V,AC200V等」には標準。 |
-(W)D1 | DC12V | |
-(W)D2 | DC24V | |
-SEA1 | 耐圧防爆型AC100V | 耐圧防爆型(Ex-d-U-B-H2-T4) 検定機関: 社団法人 産業安全技術協会 型番: SBHA-5A 型式検定合格番号: C14900 連続定格 B種絶縁 |
-SEA2 | 耐圧防爆型AC200V | ” ” |
-SED1 | 耐圧防爆型DC12V | ” ” |
-SED2 | 耐圧防爆型DC24V | ” ” |
おもなオプション:
記号 |
オプション内容 |
備 考 |
-TB |
端子箱付き |
|
-F |
バイトンシール |
フッ素系O-リング.リン酸エステル系作動油に必須.水グリコール系作動油用に推奨. |
-W |
防滴構造 |
|
-ML |
手動ロック機能付き |
ソレノイドに通電した状態を保持します. |
-L | 通電表示ランプ付き | ソレノイド通電表示ランプ付き. |
-S | サージキラー | ソレノイドのコイル両端に接続.端子ボックス内に配置致します. (型番が,"LVSH-20*-(W)A*D-*"のバルブは,標準でサージキラーが内蔵されています.) |
-TH | 熱耐処理 | |
-6F | ソレノイド牽引力アップ及びバイトンシール | 流体がグリスの場合.その他,諸条件が過酷な場合. |

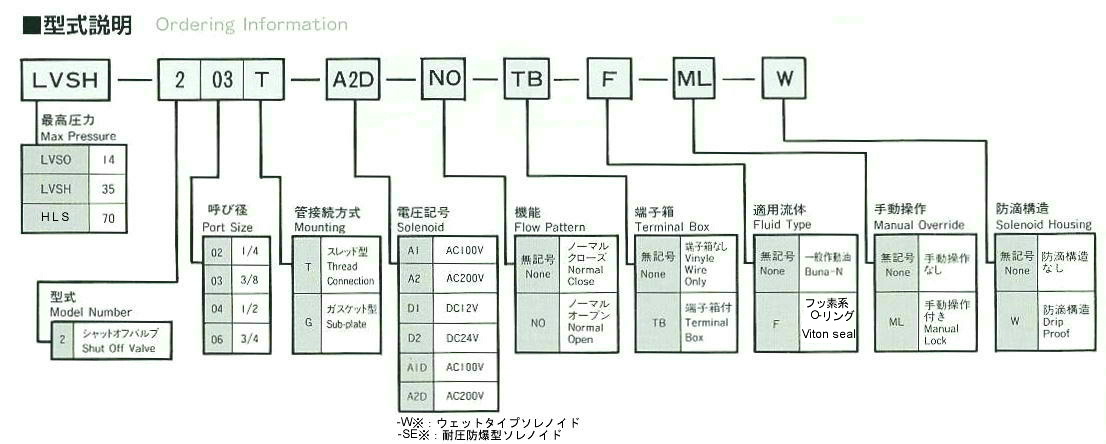

実際の型番の例:
“LVSH-204G-A2-TB” → AC200V駆動、端子箱付き、ノーマルクローズ。
“LVSH-206G-D2-TB-ML” → DC24V駆動、端子箱付き、ノーマルクローズ、手動ロック機能付き。
(別ページの「型番一覧表」をご参照ください)
取扱要領
1.概要
本バルブは,ノーリークのシャット・オフ弁であり,回路中の圧油の流れを完全に遮断することができます.したがって,シリンダの完全停止,圧力保持など,高精度の制御を要する各種油圧装置に最適です.
2.作動原理
構造模式図に示すとおり,本バルブは,圧油がA→B,B→A,いずれの方向にも作動します.特に,本バルブは,圧力平衡形球状スプールであるため,圧力及び流量に関係なく軸方向に力が発生せず,シート部についても球状スプールのため着座性およびシート性が非常に良く,かつ,耐久性は抜群に良好です.ノーマルクローズ形(標準仕様)は,常にスプリング力によってスプールがシートされて流路が閉止されており,ソレノイドの励磁によってスプールを押し動かし,流路が開きます.
3.取扱方法
(1) 試運転や停電の場合,ソレノイドケースの端にあるピンを押して,手動操作することが可能です.
(2) マニュアルロック (オプション,記号:-ML)使用方法
オプションで“-ML”を選択した場合,まず,「ロックナット」を反時計方向に回してゆるめます.次に,「押しボタン」を押し,押したまま,ロックナットを時計方向に回して,固定します.
形番:LVSH-20**-A*-TB-ML (AC系)の外観は,下図のとおりです.
DC系の場合(電圧記号:-WD1, -WD2など)及び「整流器内蔵形」(-WA1D-,
-WA2D-など)のマニュアルロックは,下図のとおりです.
(バルブ型番: LVSO-202*-W**-ML, LVSH-20**-W**(-NO)-ML
)
手動で本バルブを操作する場合は,下図に示す「ロックナット」と「ダイスレッド(防滴シール)」を取り外し,「手動操作用ネジ」で手動操作を行います.
LVSH-206G-A*D(-NO)-TB-ML, LVSH-206G-D*(-NO)-TB-ML の場合は,下図のとおりです.
4.取扱上の注意
(1) フルード(作動油)への異物混入のなきこと.
フルードは,ISO VG32または46相当の石油系作動油を,粘度20から400[cSt]の範囲内でご使用ください(例:出光ダフニースーパーハイドロリックフルード#46).
フルード温度は,摂氏0度から60度の範囲内でご使用ください.それ以外の温度については,ご相談ください.
リン酸エステル系作動油または軽油などをご使用の場合は,オプション記号“−F”(フッ素系O-リング)が必要です.
水グリコール系作動油の場合、“−F”(フッ素系O-リング)を推奨.
(2) ソレノイドの電圧・電流・周波数に注意してください.
ソレノイドへの電源供給は,定格電圧のプラスマイナス(±)10パーセント(%)以内を厳守ください.
配線が細すぎたり,長すぎたりした場合,著しい電圧降下が生じることがあります.電圧が低すぎても,故障の原因になりえます.
配線にあたって,ネジ止め箇所は,ゆるみのないように,締め付けてください.
ソレノイド部分は,できるだけ水分・湿気を避けてください.
(3) バルブ取付姿勢は,制限ありませんが,水平が望ましい(理由:バルブを垂直に設置すると,ソレノイド可動鉄芯の重量分,ソレノイド吸引力が差し引かれされてしまう).
5.ソレノイド結線要領,電流値など,詳細データ
