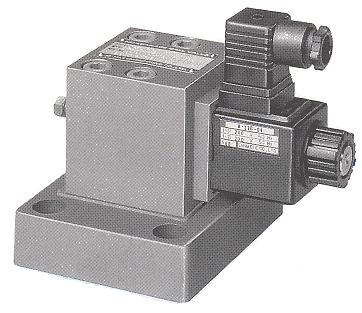

「超高圧　内部パイロット　バルブ」　MODEL:　BVS-0**　

No Leakage, Internal Pilot, BVS Series　

■概要
このバルブは，電気操作により高圧ラインの開閉に使用するもので閉止時においては完全にリーク"0"です．
特に，一般のポペット弁と異なりボール（小径）を使用した独特の特許機構により性能はもとより保守点検が容易で安価です．

This valve shuts the high pressure line with perfect zero leakage by electric operation.
The miniature ball mechanism, instead of the standard poppet, offers high performance, easy maintenance and competitive price.


　

■仕様

型式 呼び径 最大流量
[Litre/minute]		 最高圧力
[kgf/cm2]		 最低作動圧力
[kgf/cm2]		 重量
[kg]
BVS-02G-W** 02 (1/4) 30 500 10 3.5
BVS-03G-W** 03 (3/8) 60 500 10 3.5
BVS-04G-W** 04 (1/2) 100 500 10 3.5

■電圧記号：

電圧記号 電源 電流値 電圧範囲
A1D AC100V 50/60Hz（整流器内蔵型） 0.3[A]以下 90〜110V
A2D AC200V 50/60Hz（整流器内蔵型）　 0.16[A]以下 180〜220V
D1 DC12V 2.2[A]以下 　　　-
D2 DC24V 1.1[A]以下 　　　-

型番例：　“BVS-02G-WA2D”　（サイズ：1/4，電源：交流200Vの場合）

（注）
１．使用圧力が10[kgf/cm2]以下の場合は，このバルブの流量調整ネジでその圧力が10kgf/cm2以上になるように調整してください．
２．“Ｔ”としてご使用の場合は，ドレイン配管の必要がありません．
　　ただし，“Ｂ”としてご使用の場合は外部ドレイン配管が必要です．この場合，型番は“BVS-0*G-W**-EX”となります．
３．ドレン許容背圧：　7kgf/cm2
４．許容切換頻度：毎分60回
５．最低流量：毎分５リッター以上
６．自由流のクラッキング圧力：16kgf/cm2
７．フルードが合成作動油の場合は，型番は“BVS-0*G-W**-F”となります（バイトンシール）．
８．２００４年３月現在，「ガスケット式」のみの生産となっております．


■別売サブプレート

型番 呼び径 重量
[kg]
ZBV-02 02 (1/4) 2.6
ZBV-03 03 (3/8) 2.6
ZBV-04 04 (1/2) 2.6



■ソレノイド切換時間 (Response time)

バルブ型番 電源 ソレノイド励磁 ソレノイド消磁
BVS-0*G-WA1D AC100V 50/60Hz（整流器内蔵型） 0.1〜0.3[秒] 0.3〜0.7[秒]
BVS-0*G-WA2D AC200V 50/60Hz（整流器内蔵型）　 0.1〜0.3 0.3〜0.7
BVS-0*G-WD1 DC12V 0.1〜0.3 0.3〜0.7
BVS-0*G-WD2 DC24V 0.1〜0.3 0.3〜0.7
