緊急遮断弁 “EMシリーズ”
パイロット同期緊急遮断弁“EMVシリーズ”
(旧型番:AS-*, ASV-*) (別名:落下防止弁,ヒューズ弁)


製品の概要:
本バルブは,A→Bの流量が設定流量を超えたとき,自動的に閉止するものです.
本バルブのBポート側に接続されたゴムホース・配管などが破損して,「AポートからBポートの方向の流量」が増加した場合,自動的にその油圧回路を遮断します.
なお,BポートからAポートへの方向の流れに対しては,フリーフローです.
最高使用圧力:35MPa

(“EM-※”構造略図および外観イメージ)

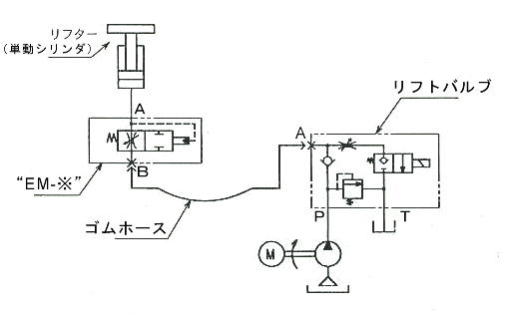

使用例: シリンダに接続して、リフター等の落下を防止。


(作動原理)
AポートからBポート方向に流れる流量が,調整ネジで設定された流量を超えると,上記の構造略図に示す(イ)室に流量抵抗が生じ,さらに(ロ)室の圧力もオリフィスを通じて(イ)室と同圧となり,(ハ)室の圧力よりも高くなる.したがって,スプールは,(ロ)室のバネに抗して(上図の)左方向に移動し,AポートとBポートを遮断することになり,Aポートからの圧油を阻止する.

(遮断流量の設定方法)
調整ネジを右に回すと遮断流量は減少し,左に回すと遮断流量は増加します.
調整ネジは,実機の使用最大流量で遮断しない位置までゆるめてから,遮断流量を設定後,ロックナットでロックしてください.
発注時に,遮断流量をご指定いただければ,弊社にて設定して出荷しております.
(例) “EM-06T”の遮断設定流量が,毎分80[リッタ]の場合, 型番は,“EM-06T-80”となります.
遮断流量は,使用流量の1.5〜2倍程度をご指定ください.




(使用上の注意)
 危険!
このバルブの設置・点検・交換等の場合は,安全を十分確保して行ってください.

1. ポートを逆に接続しないこと.
2. 調整ネジは,調整後,ロックすること(設定流量が変化してしまう).
3. 油中への異物混入なきこと.作動油は,定期的に点検すること.
4. 1〜2ヶ月に1度,このバルブの作動試験をされることをお勧めします.
5. 解除(リセット)方法: 本バルブのBポート(即ち,ポンプ側)を加圧すれば(ポンプを回せば),本バルブは,解除(リセット)されます(本バルブを油圧装置に接続して作動試験する場合など).
6. 推奨フルードは,一般作動油(油粘度:ISO VG32,または46)です.
7. 本バルブの圧力損失は,僅少です.エルボなど配管材の圧力損失に準じます.


 型 番 呼び径 最大設定流量 旧型番 重量
EM-03T, -03G 03 (3/8インチ) 50L/分 AS-03* 約1.5kg
EM-04T, -04G, -04F 04 (1/2) 80 AS-04* 3.0
EM-06T, -06G, -06F 06 (3/4) 120 AS-06* 5.5
EM-10F 10 (1-1/4) 350 AS-10F 16
EM-12F 12 (1-1/2) 500 AS-12F 25

・バルブ本体材質は,“FCD40”です.
・標準シールは,NBR(ニトリルゴム)です.
 リン酸エステル系作動油の場合は,シール(O−リング等)の材質を「フッ素系」にする必要があります.
 ご発注時にオプションの“−F”を付加してください.

・"EM-**F"用フランジキット(別売)を用意しております(キット内容:フランジ2個,ボルト8本,O-リング2個).


【外寸図 (JPG) 】
"EM-03T" 外寸図 JPG   (旧型:AS-03T 外寸図,JPG )
"EM-06T"  ”   ”
"EM-06G"  ”   ”
"EM-06F"  ”   ”
上記以外の型番の画像ファイルが必要な場合は,ご請求ください.




■複数のシリンダを同時に緊急遮断する場合は,下記の“EMV-***”(パイロット同期タイプ)を用意しております).
【EMV-※シリーズ】
“EMV-※シリーズ”は,“EM-※シリーズ”に「パイロット同期機能」を付加したバルブです.
複数のアクチュエータを使用する場合,そのなかの1台の“EMV-※”が作動した直後に,
他の“EMV-※”もパイロット配管によって作動し,Aポートからのフルードの流れを遮断することができます.
作動原理・取扱方法・取扱上の注意は,“EM-※シリーズ”に準じますが,EMV-シリーズにつきましては,
パイロット配管(PPポート間)は,金属配管で行ってください(ゴムホースは,パイロット圧力を吸収してしまいますので,
他方の“EMV-※”を同期作動させることができません).
また,パイロット配管の長さは,5メートル以内程度が限度です.
パイロット配管については,「エア抜き」を十分に行うことが必要です.



(“EMV-※”構造略図)


(“EMV-※”接続例)


 型 番 呼び径 最大設定流量 旧型番 重量
EMV-03T, -03G 03 (3/8インチ) 50L/分 ASV-03* 約1.5 kg
EMV-04T, -04G, -04F 04 (1/2) 80 ASV-04* 3.0
EMV-06T, -06G, -06F 06 (3/4) 120 ASV-06* 5.5
EMV-10F 10 (1-1/4) 350 ASV-10F 16
EMV-12F 12 (1-1/2) 500 ASV-12F 25

・バルブ本体材質は,“FCD40”です.
・標準シールは,NBR(ニトリルゴム)です.
 リン酸エステル系作動油の場合は,シール(O−リング等)の材質を「フッ素系」にする必要があります.
 ご発注時にオプションの“−F”を付加してください.
・"EMV-**F"用フランジキット(別売)を用意しております(キット内容:フランジ2個,ボルト8本,O-リング2個).
